737. Панель контроля температуры воздуха

К ОГЛАВЛЕНИЮ БУМАЖНАЯ КНИГА

Кондиционер поддерживает заданную температуру воздуха в салоне и кабине.

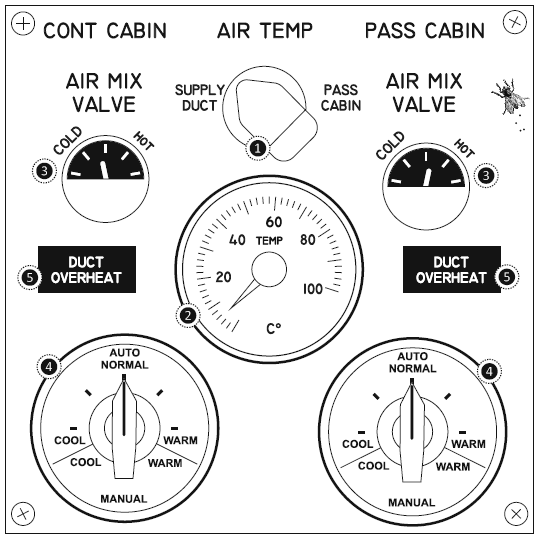

000

AIR TEMP (1) – переключатель сенсоров температуры воздуха. SUPPLY DUCT – сенсор, установленный в канале подачи воздуха. PASS CAB (passenger cabin) – сенсор, установленный в салоне.

Индикатор AIR TEMP (2) показывает температуру на сенсоре, который был выбран переключателем выше.

Индикаторы AIR MIX VALVE (3) показывают температуру (даже не температуру, а «холодно» или «жарко») в том самом узле, где смешиваются холодный и горячий воздух. Управляются переключателями внизу панели.

Регуляторы AUTO-MANUAL (4). Задатчик температуры в CONT CAB (control cabin) – кабине пилотов и PASS CAB (passenger cabin) – пассажирском салоне. По умолчанию – режим AUTO – 23 градуса по Цельсию, но если вы захотите подогреть или остудить воздух, просто поверните регулятор вправо или влево.

Табло DUCT OVERHEAT (5) – перегрев соответствующего канала подачи воздуха.
