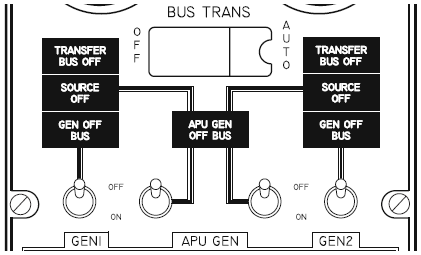

Панель переключения шин



Линии, которые нарисованы на некоторых панелях – не для красоты. Они схематично изображают – что к чему подключается.

000

Все тумблеры ON/OFF – выбор источника тока: APU GEN – генератор ВСУ; GEN 1 и GEN 2 – генераторы двигателей.

Принцип такой. Питать сеть может только один источник тока. Поэтому, например, если самолет запитан от основных генераторов, а вы подключаете ВСУ, то питание от генераторов отрубится автоматически. И наоборот.

BUS TRANS (Bus transfer) – переброс шин. AUTO – нормальный режим. Если откажет один из генераторов, то автоматически будет подключена шина работающего генератора. OFF – автоматическая переброска отключена.

Табло TRANSFER BUS OFF – шина переброса не запитана. То есть – не запитана та система реле, которая должна перебрасывать ток с одной шины на другую.

Табло SOURCE OFF – шина переброса не запитана, хотя источник тока выбран – один из тумблеров ниже включен.

Табло GEN BUS OFF – основной генератор не питает шину генератора. Синий цвет.

Табло APU GEN OFF BUS – ВСУ запущена и работает, но не подключена к шине – т.е. не используется.
