EICAS

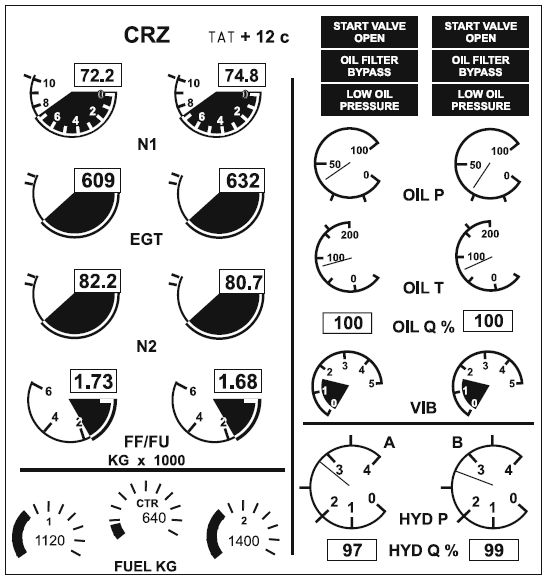

Система EICAS – Engine-Indicating and Crew-Alerting System – индикация работы двигателя и предупреждения экипажа. (На «классике» называется EIS.) На этой панели можно прочесть следующую информацию:

000

Вверху:

CRZ – выбран крейсерский режим двигателей. Эта зона на EICAS называется TMD (Throttle mode display) – дисплей режимов автотяги.

Варианты на TMD: TO – взлетный режим; R-TO – взлет на сниженных оборотах; CLB – режим набора высоты; R-CLB – набор высоты на сниженных оборотах; G/A – уход на второй круг.

TAT + 12c – т.н. «суммарная температура» воздуха за бортом. Отличается от реальной температуры из-за трения датчика температуры о воздух.



Табло:

START VALVE OPEN – открыт клапан подачи воздуха в стартер двигателя (при запуске). Мигает: ненормальное состояние – несанкционированное поступление воздуха в стартер.

OIL FILTER BYPASS – засорился масляный фильтр. Мигает: автоматически подключается обходной канал – мимо фильтра.

LOW OIL PRESSURE – низкое давление масла в системе. Мигает – критически низкое давление.



Слева:

N1 – скорость в ращения вала турбины низкого давления в процентах от максимального.

EGT – температура газов двигателей. Рисками с наружной стороны дисплея помечены критические отметки. На всех дисплеях.

N2 – скорость вращения вала турбины высокого давления двигателей.

FF/FU – расход топлива в данную единицу времени.

FUEL KG – индикаторы количества топлива в баках.



Справа:

OIL P – давление масла в двигателях.

OIL T – температура масла.

OIL Q % – количество масла.

VIB – уровень вибрации двигателя.

HYD P – давление в гидросистемах.

HYD Q % – количество жидкости в гидросистемах.
